Tutorial do POV-Ray

POV-Ray (Persistence of Vision Raytracer) é uma ferramenta open-source para produzir imagens fotorealísticas utilizando a técnica ray tracing. Através de uma linguagem similar ao C podemos descrever os objetos e a iluminação de uma cena. Este tutorial tem como objetivo proporcionar uma introdução à escrita de arquivos que descrevem a cena que desejamos renderizar com o povray, porém não substitui o tutorial fornecido pela página oficial.

Sistema de coordenadas

O POV-Ray utiliza o sistema de coordenadas da "mão esquerda".

Figure 1. Sistema de coordenadas

Compilação

O processo de síntese de imagens fotorealísticas pode ser obtido através da compilação de um arquivo com extensão ".pov" com o seguinte comando:

povray <nome_arquivo>.pov

Através deste comando é gerado uma imagem no formato PNG que contém a cena descrita pelo arquivo com extensão ".pov".

Renderização de objetos

Esta seção tem como objetivo fornecer os fundamentos para construção de uma cena com o POV-Ray. Este objetivo será alcançado através da análise do programa basic_forms.pov que renderiza formas simples.

Figure 2. Formas básicas renderizadas através do exemplo

Código

/**
 * \file basic_forms.pov
 *
 * \brief Arquivo para renderizacao de formas simples com o POV-Ray.
 *
 * \author
 * Petrucio Ricardo Tavares de Medeiros \n
 * Universidade Federal do Rio Grande do Norte \n
 * Departamento de Computacao e Automacao Industrial \n
 * petrucior at gmail (dot) com
 *
 * \version 1.0
 * \date November 2015
 */

// Incluindo arquivos de definicao de cores, formas e texturas diversas
#include "colors.inc"
#include "shapes.inc"
#include "textures.inc"
#include "stones.inc"
#include "glass.inc"
#include "metals.inc"
#include "woods.inc"


// Camera
camera{
        location <0, 2, -5>     // Posicao da camera
        look_at <0, 1, 2>       // Posicao visualizada
}

// Fonte de luz
light_source{
        <0, 1, -2>      // Posicao da fonte de luz
        color White
}

// -----------------------------------------------------
//                      CENA
// -----------------------------------------------------

// Fundo
background{
        color Black             // Definindo cor de fundo preta
}

// Plano
plane{
        <0, 1, 0>, -1           // Vetor normal do plano e tendendo ao infinito
        pigment {               // Estabelecer a cor do objeto
                // Criacao de um xadrez com cores vermelho e azul
                checker color Red, color Blue
        }

        // Propriedades de efeitos para aparência da superfície
        finish {
               diffuse 0.4
               ambient 0.2
               reflection 0.25
        }
}

// Esfera
sphere{
        <-1.5, 0, 3>, 1         // Vetor de posicao da esfera e raio da esfera
        texture{                // Define a aparencia da esfera
                pigment{        // Estabelecer a cor do objeto
                        White_Marble   // predefinida em textures.inc
                        scale 0.5      // fator de escala da textura
                }
        }
}

// Caixa
box{
        <0, 0, 0>,  // Canto mais proximo do lado esquerdo
        <2, 0.5, 2>   // Canto mais distante do lado direito
        texture {
                T_Stone25     // Predefinido em stones.inc
                scale 2       // Escala pela mesma quantidade em todas as direcoes
        }
        rotate y*20     // Rotaciona "<0,20,0>"
}

// Cone
cone{
        <0.5, 3, 2.5>, 0.3    // Centro e raio de um lado ( pico )
        <0.5, 0, 2.5>, 1.0    // Centro e raio do outro lado ( base )
        texture {
                pigment{
                        color Red       // Cor predefinida em colors.inc
                }
        }
}

// Cilindro
cylinder{
        <-2, 0, 0>,     // Centro de um dos lados
        <-3, 0, 2.5>,     // Centro do outro lado
        0.5            // Raio
        open           // Remover as tampas do cilindro
        texture {
                pigment{
                        // Cor definida atraves do formato rgb + transparencia
                        color rgbt<0.7, 0.2, 0.6, 0.2>
                }
        }
}

// Torus
torus{
        0.3, 0.2        // Raio maior e menor, respectivamente
        texture {
                Sapphire_Agate
        }
        rotate <0, 0, 0>        // Rotacionando o torus
        translate <0, 0, -1>    // Translacao do objeto
}

// Construindo um calice atraves de SOR (Surface of Revolution)
#declare calice = sor{
         8,     // Quantidade de pontos
         <0.0,  -0.5>,
         <3.0,   0.0>,
         <1.0,   0.2>,
         <0.5,   0.4>,
         <0.5,   4.0>,
         <1.0,   5.0>,
         <3.0,  10.0>,
         <4.0,  11.0>
         open   // Abrir lados
         texture{  // Definicao da textura
                pigment{
                        Col_Glass_Dark_Green
                }
         }
         translate <6.5, 0, -7> // Translacao do objeto
         scale 0.15             // Modificando a escala do objeto
}

// Chamando o objeto criado pela superficie de revolucao
calice

// -----------------------------------------------------

Descrição do programa

Foram incluídas nas primeiras linhas do arquivo todas as bibliotecas de cores, formas e texturas necessárias para a construção da cena.

#include "colors.inc"
#include "shapes.inc"
#include "textures.inc"
#include "stones.inc"
#include "glass.inc"
#include "metals.inc"
#include "woods.inc"

Logo após foram definidas as posições da câmera e local visualizado através de uma estrutura primitiva do POV-Ray para configuração de câmera.

camera{
        location <0, 2, -5>     // Posicao da camera
        look_at <0, 1, 2>       // Posicao visualizada
}

A cena só poderá ser visualizada se houver uma fonte de luz e por isso o próximo passo é a definição da fonte de luz. No POV-Ray há uma estrutura para configuração da fonte de luz que exige como parâmetros a posição e a cor da luz.

light_source{
        <0, 1, -2>      // Posicao da fonte de luz
        color White     // Definida no arquivo colors.inc
}

Necessitamos estabelecer uma cor de blackground que será utilizada quando o raio não interceptar o objeto. De acordo com o ray tracing retornamos o valor de background da cena.

background{
        color Black             // Definindo cor de fundo preta
}

Adicionamos uma superfície plana no eixo xz, ou seja, que tem como normal o vetor <0, 1, 0> e a distância a qual neste exemplo foi setada com -1 que apresenta o plano até o infinito. Este plano foi pintado com um xadrez vermelho e azul e definido efeitos com a função finish.

plane{
        <0, 1, 0>, -1           // Vetor normal do plano e tendendo ao infinito
        pigment {               // Estabelecer a cor do objeto
                // Criacao de um xadrez com cores vermelho e azul
                checker color Red, color Blue
        }

        // Propriedades de efeitos para aparência da superfície
        finish {
               diffuse 0.4
               ambient 0.2
               reflection 0.25
        }
}

Para adicionarmos uma esfera foi necessário apenas definir sua posição e raio além da sua textura.

sphere{
        <-1.5, 0, 3>, 1         // Vetor de posicao da esfera e raio da esfera
        texture{                // Define a aparencia da esfera
                pigment{        // Estabelecer a cor do objeto
                                   White_Marble   // predefinida em textures.inc
                        scale 0.5      // fator de escala da textura
                }
        }
}

Para colocarmos uma caixa foi necessário definir a posição de canto mais próximo do lado esquerdo e do lado mais distante do lado direito.

Figure 3. Estabelecendo cantos inferior esquerdo e superior direito

box{
        <0, 0, 0>,  // Canto mais proximo do lado esquerdo
        <2, 0.5, 2>   // Canto mais distante do lado direito
        texture {
                T_Stone25     // Predefinido em stones.inc
                scale 2       // Escala pela mesma quantidade em todas as direcoes
        }
        rotate y*20     // Rotaciona "<0,20,0>"
}

Adicionamos um cone definindo a posição e o raio do pico e da base, um cilindro pela definição das posições onde serão posicionadas os lados e o raio destes lados. Note que há um open no meio do código do cilindro que informa se desejamos retirar as tampas do cilindro e outra coisa que devemos notar foi a definição da cor que utilizamos o formato RGBA. O penúltimo objeto que adicionamos neste exemplo foi o torus e para isso necessitamos apenas definir o valor de raio maior e menor.

// Cone
cone{
        <0.5, 3, 2.5>, 0.3    // Centro e raio de um lado ( pico )
        <0.5, 0, 2.5>, 1.0    // Centro e raio do outro lado ( base )
        texture {
                pigment{
                                color Red       // Cor predefinida em colors.inc
                                        }
        }
}

cylinder{
        <-2, 0, 0>,     // Centro de um dos lados
        <-3, 0, 2.5>,   // Centro do outro lado
        0.5            // Raio
        open           // Remover as tampas do cilindro
        texture {
                pigment{
                        // Cor definida atraves do formato rgb + transparencia
                        color rgbt<0.7, 0.2, 0.6, 0.2>
                        }
        }
}

torus{
        0.3, 0.2        // Raio maior e menor, respectivamente
        texture {
                Sapphire_Agate
        }
        rotate <0, 0, 0>        // Rotacionando o torus
        translate <0, 0, -1>    // Translacao do objeto
}

Por fim inserimos um cálice através da função de superfície de revolução provido pelo pacote do POV-Ray. Neste exemplo descrevemos todos os pontos importantes para a modelagem do cálice.

Figure 4. Pontos da modelagem do cálice

Após a definição dos pontos podemos inserir estes na função SOR (Surface of Revolution) onde o primeiro argumento é a quantidade de pontos e em seguida os pontos. Se utilizarmos a declaração da superficie de revolução necessitamos chamar a superfície abaixo.

#declare calice = sor{
         8,     // Quantidade de pontos
         <0.0,  -0.5>,
         <3.0,   0.0>,
         <1.0,   0.2>,
         <0.5,   0.4>,
         <0.5,   4.0>,
         <1.0,   5.0>,
         <3.0,  10.0>,
         <4.0,  11.0>
         open   // Abrir lados
         texture{  // Definicao da textura
                pigment{
                        Col_Glass_Dark_Green
                }
         }
         translate <6.5, 0, -7> // Translacao do objeto
         scale 0.15             // Modificando a escala do objeto
}

// Chamando o objeto criado pela superficie de revolucao
calice

Exercício

Construir uma cena fazendo uso do POV-Ray com o objetivo de renderizar a cena representada pela imagem abaixo. Faça uso de SOR e cilindro para construir os vasos.

Figure 5. Imagem real

Animação

Para a construção da animação é necessário a criação de um arquivo com extensão ".ini" (canoa.ini)que contém as informações da quantidade de frames que haverá no vídeo, qual o arquivo ".pov" que estamos utilizando para criar as cenas além do tempo de duração. Com o objetivo de demonstrar a criação de uma animação com o POV-Ray construimos uma nova cena. O comando para a renderização das cenas foram obtidas através do seguinte comando:

povray <nome_arquivo>.pov <nome_arquivo>.ini

Após a criação das imagens é preciso somente aplicar os seguintes comandos no diretório onde se encontra os arquivos das imagens geradadas:

cat *.png > video.avi
mplayer video.avi

Construção da cena

Realizando algumas alterações na cena criada por Friedrich A. Lohmueller, na qual podemos visualizar uma canoa sob a água e um céu com núvens, somos capazes de criar uma animação.

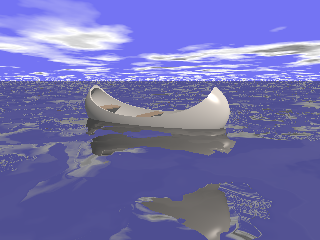

Figure 6. Canoa

Código da cena

/**
 * \file canoa.pov
 *
 * \brief Arquivo para renderizacao de uma canoa.
 *
 * \author
 * Friedrich A. Lohmueller
 * http://www.f-lohmueller.de/pov_tut/x_sam/tec_550e.htm
 *
 * \modified by
 * Petrucio Ricardo Tavares de Medeiros \n
 * Universidade Federal do Rio Grande do Norte \n
 * Departamento de Computacao e Automacao Industrial \n
 * petrucior at gmail (dot) com
 *
 * \version 1.0
 * \date November 2015
 */

#global_settings{ assumed_gamma 1.0 }
#default{ finish{ ambient 0.1 diffuse 0.7 }}

// Arquivos de descricao de cores, formas e texturas
#include "colors.inc"
#include "shapes.inc"
#include "textures.inc"

// Camera
camera{
        location <0, 1.5, -8>   // Posicao da camera
        look_at <0.4, 0.2, 0>   // Posicao de visualizacao
}

// Fonte de luz
light_source{<1500,2500,-2500> color rgb<1,0.9,0.8>}

// Ceu
sky_sphere{
        /// Cor azul com gradiente
        pigment{
                gradient y      // Gradiente em torno do eixo y
                // Mapa de cores
                color_map{
                        [0.000 0.002 color rgb <1.0, 0.2, 0.0> color rgb <1.0, 0.2, 0.0>]
                        [0.002 0.200 color rgb <0.8, 0.1, 0.0> color rgb <0.2, 0.2, 0.3>]
                }
        scale 2                 // Escala de distribuicao do mapa e gradiente pela esfera
        translate -1            // Translacao -1 em todas as direcoes
        }
        // Nuvens
        pigment {
                bozo            // Função randomica de ruido que tradicionalmente modela as nuvens
                // Variaveis para denotar uma grandeza aleatória
                turbulence 0.65
                octaves 6
                omega 0.7
                lambda 2
                // Mapa de cores
                color_map {
                          [0.0 0.1 color rgb <0.85, 0.85, 0.85> color rgb <0.75, 0.75, 0.75>]
                          [0.1 0.5 color rgb <0.75, 0.75, 0.75> color rgbt <1, 1, 1, 1>]
                          [0.5 1.0 color rgbt <1, 1, 1, 1> color rgbt <1, 1, 1, 1>]
                }
                // Escala de distribuicao do mapa pela esfera
                scale <0.2, 0.5, 0.2>
        }
        rotate -135*x
}

// Plano onde sera inserida a canoa e a agua
plane{
        <0,1,0>, 1 // Plano xz (normal para a coordenada y)
        hollow      // Plano dentro da esfera
        texture{
                pigment{
                        bozo
                        turbulence 0.92
                        color_map{ [0.00 rgb <0.20, 0.20, 1.0>*0.9]
                                   [0.50 rgb <0.20, 0.20, 1.0>*0.9]
                                   [0.70 rgb <1,1,1>]
                                   [0.85 rgb <0.25,0.25,0.25>]
                                   [1.0 rgb <0.5,0.5,0.5>]
                        }
                        scale<1,1,1.5>*2.5  translate< -1.25,0,0>
                }
                finish {ambient 1 diffuse 0}
        }
        scale 10000
}


// Posicao da canoa
#declare posicao_canoa = transform{/*rotate<0,30,0>*/ rotate<0, 360*clock, 0> translate<0,0,1>}

// Canoa
#declare lado_fora_canoa = sphere{ <0,0,0>,1 scale <3,1.5,1> rotate<0,0,0> translate<0,0.5,0> }

#declare canoa =
         union{
                // Construcao da estrutura da canoa
                intersection{
                        object{ lado_fora_canoa }
                        object{ lado_fora_canoa scale <0.98,0.95,0.94>  inverse}
                        sphere {<0,0,0>,1 scale <2.5,1,20> rotate<0,0,0> translate<0,1.3,0>  inverse}
                        texture{
                                 pigment{
                                          color White//White*1.1
                                 }
                                 finish{
                                         phong 1
                                 }
                        }
                }

                // Interseção entre a estrutura e os pedaços de madeira
                intersection{
                        object{ lado_fora_canoa
                                texture{
                                          pigment{
                                                 color White*1.1
                                          }
                                          finish{
                                                phong 1
                                          }
                                }
                        }
                        // Adicionando madeiras dentro da canoa
                        union{
                                box {<-0.20,0,-1>,<0.20,0.05,1> rotate<0,0,0> translate< 0.0,0.21,0>}
                                box {<-0.20,0,-1>,<0.20,0.05,1> rotate<0,0,-10> translate<-2.0,0.40,0>}
                                box {<-0.20,0,-1>,<0.20,0.05,1> rotate<0,0,10> translate< 2.0,0.40,0>}
                                texture{
                                        pigment{
                                                color MediumWood
                                        }
                                        finish{
                                                phong 1
                                        }
                                }
                        }
                }
}

object{ canoa transform posicao_canoa}

// Agua
difference{
        plane{<0,1,0>, 0 }
        object{lado_fora_canoa transform posicao_canoa }
        texture{
                Polished_Chrome
                normal{ crackle 1 scale 5 turbulence 1 translate<0,0,5>}
                finish{ diffuse 0.5 reflection 0.30}
        }
}

Descrição do programa

Antes de serem incluídos os pacotes com definições para a renderização da cena é setado o gamma, valor que tem intuito de deixar mais claro ou mais escuro a imagem, e os parâmetros de constante de ambiente e difusão utilizados na equação de Phong.

#global_settings{ assumed_gamma 1.0 }
#default{ finish{ ambient 0.1 diffuse 0.7 }}

São incluídos os pacotes com definições de cores, formas e texturas.

#include "colors.inc"
#include "shapes.inc"
#include "textures.inc"

Logo após foram definidas as posições da câmera e local visualizado através de uma estrutura primitiva do POV-Ray para configuração de câmera.

camera{
        location <0, 1.5, -8>   // Posicao da camera
        look_at <0.4, 0.2, 0>   // Posicao de visualizacao
}

Definição da fonte de luz com a posição e sua cor.

light_source{<1500,2500,-2500> color rgb<1,0.9,0.8>}

A construção de um céu azul com núvens é realizada através de uma esfera com gradiente. O gradiente proporcionará uma cor mais escura quanto mais distante da reta do horizonte.

sky_sphere{
        // Cor azul com gradiente
        pigment{
                gradient y      // Gradiente em torno do eixo y
                // Mapa de cores
                color_map{
                        [0.000 0.002 color rgb <1.0, 0.2, 0.0> color rgb <1.0, 0.2, 0.0>]
                        [0.002 0.200 color rgb <0.8, 0.1, 0.0> color rgb <0.2, 0.2, 0.3>]
                }
                scale 2         // Escala de distribuição do mapa e gradiente pela esfera
                translate -1    // Translacao -1 em todas as direcoes
        }
        // Nuvens
        pigment {
                bozo            // Função randomica de ruido que tradicionalmente modela as nuvens
                // Variaveis para denotar uma grandeza aleatória
                turbulence 0.65
                octaves 6
                omega 0.7
                lambda 2
                // Mapa de cores
                color_map {
                          [0.0 0.1 color rgb <0.85, 0.85, 0.85> color rgb <0.75, 0.75, 0.75>]
                          [0.1 0.5 color rgb <0.75, 0.75, 0.75> color rgbt <1, 1, 1, 1>]
                          [0.5 1.0 color rgbt <1, 1, 1, 1> color rgbt <1, 1, 1, 1>]
                }
                // Escala de distribuição do mapa pela esfera
                scale <0.2, 0.5, 0.2>
        }
        rotate -135*x
}

A inclusão de um plano onde será adicionada a água e a canoa. No terceiro argumento do plano indica que o plano é construído dentro da esfera que contém o céu.

plane{
        <0,1,0>, 1 // Plano xz (normal para a coordenada y)
        hollow      // Plano dentro da esfera
        texture{
                pigment{
                        bozo
                        turbulence 0.92
                        color_map{ [0.00 rgb <0.20, 0.20, 1.0>*0.9]
                                   [0.50 rgb <0.20, 0.20, 1.0>*0.9]
                                   [0.70 rgb <1,1,1>]
                                   [0.85 rgb <0.25,0.25,0.25>]
                                   [1.0 rgb <0.5,0.5,0.5>]
                        }
                        scale<1,1,1.5>*2.5  translate< -1.25,0,0>
                }
                finish {ambient 1 diffuse 0}
        }
        scale 10000
}

Definição da posição da canoa e a estrutura do lado de fora da canoa. Perceba que não foi colocada nenhuma textura na estrutura da canoa e isto é devido aos passos de construção de toda a canoa.

// Posicao da canoa
#declare posicao_canoa = transform{ rotate<0,30,0> translate<0,0,1> }

// Canoa
#declare lado_fora_canoa = sphere{ <0,0,0>,1 scale <3,1.5,1> rotate<0,0,0> translate<0,0.5,0> }

A construção da estrutura da canoa pode ser compreendida como a interseção entre uma esfera e sua inversa, ou seja, a parte de fora igual a parte interna e também com outra esfera com a forma de uma elipse sem textura.

Figure 7. Construção da estrutura da canoa

// Construcao da estrutura da canoa
intersection{
        object{ lado_fora_canoa }       // Esfera para a canoa
        object{ lado_fora_canoa scale <0.98,0.95,0.94>  inverse} // Esfera para a canoa inversa
        sphere {<0,0,0>,1 scale <2.5,1,20> rotate<0,0,0> translate<0,1.3,0>  inverse} // Elipse
               texture {
                        pigment {
                               color White//White*1.1
                        }
                        finish {
                               phong 1
                        }
                }
        }
}

A interseção entre a estrutura da canoa e os pedaços de madeiras.

// Interseção entre a estrutura e os pedaços de madeira
intersection{
        object{ lado_fora_canoa
                texture {
                        pigment {
                                color White*1.1
                        }
                        finish {
                               phong 1
                        }
                }
        }
        // Adicionando madeiras dentro da canoa
        union{
                box {<-0.20,0,-1>,<0.20,0.05,1> rotate<0,0,0> translate< 0.0,0.21,0>}
                box {<-0.20,0,-1>,<0.20,0.05,1> rotate<0,0,-10> translate<-2.0,0.40,0>}
                box {<-0.20,0,-1>,<0.20,0.05,1> rotate<0,0,10> translate< 2.0,0.40,0>}
                texture{
                        pigment{
                                color MediumWood
                        }
                        finish{
                                phong 1
                        }
                }
        }
}

Após a confecção das duas partes anteriores é realizada uma união destas duas estruturas e então é realizada a construção da canoa.

Figure 8. Construção da canoa completa

Depois é realizada a transformação para colocar a canoa na posição correta.

object{ canoa transform posicao_canoa}

A fim de terminar com a construção da cena basta inserir a água acima do plano e para isso utilizamos a função de diferença entre o plano, a canoa e a textura da água.

difference{
        plane{<0,1,0>, 0 }
        object{lado_fora_canoa transform posicao_canoa }
        texture{
                Polished_Chrome
                normal{ crackle 1 scale 5 turbulence 1 translate<0,0,5>}
                finish{ diffuse 0.5 reflection 0.30}
        }
}

Código do controle

;**
 ;* \file canoa.ini
 ;*
 ;* \brief Controle da animação de canoa.pov
 ;*
 ;* \author
 ;* Petrucio Ricardo Tavares de Medeiros \n
 ;* Universidade Federal do Rio Grande do Norte \n
 ;* Departamento de Computacao e Automacao Industrial \n
 ;* petrucior at gmail (dot) com
 ;*
 ;* http://www.f-lohmueller.de/pov_tut/animate/pov_anie.htm
 ;*
 ;* \version 1.0
 ;* \date November 2015
 ;*

Input_File_Name="canoa.pov"     ; Nome do arquivo que contem a cena

Initial_Frame=1                 ; Inicia com o frame numero 1
Final_Frame=30                  ; Finaliza com o frame numero 30
Initial_Clock=0                 ; Inicia com o clock 0
Final_Clock=1                   ; Finaliza com o clock 1

Cyclic_Animation=On             ; Ativa a animacao ciclica (causa a divisao do clock)
Pause_when_Done=Off             ; Sem pausar quando finalizar o programa

Descrição do programa

Necessitamos modificar o arquivo com extensão ".pov" para depender do clock e assim passar o arquivo ".pov", que renderiza a cena, para a variável "Input_File_Name".

Input_File_Name="canoa.pov"     ; Nome do arquivo que contem a cena

Definimos qual é o frame inicial e final além do clock inicial e final.

Initial_Frame=1         ; Inicia com o frame numero 1
Final_Frame=30          ; Finaliza com o frame numero 30
Initial_Clock=0         ; Inicia com o clock 0
Final_Clock=1           ; Finaliza com o clock 1

Ativação da animação ciclíca para permitar a subdivisão do clock e não permitir o pausar após a finalização da renderização.

Cyclic_Animation=On             ; Ativa a animacao ciclica (causa a divisao do clock)
Pause_when_Done=Off             ; Sem pausar quando finalizar o programa

Exercício

Construir um vídeo com o POV-Ray que permita realizar uma trajetória circular na canoa apresentada acima.
Inserir uma outra canoa em outra posição da cena e realizar a trajetória circular inversa.
